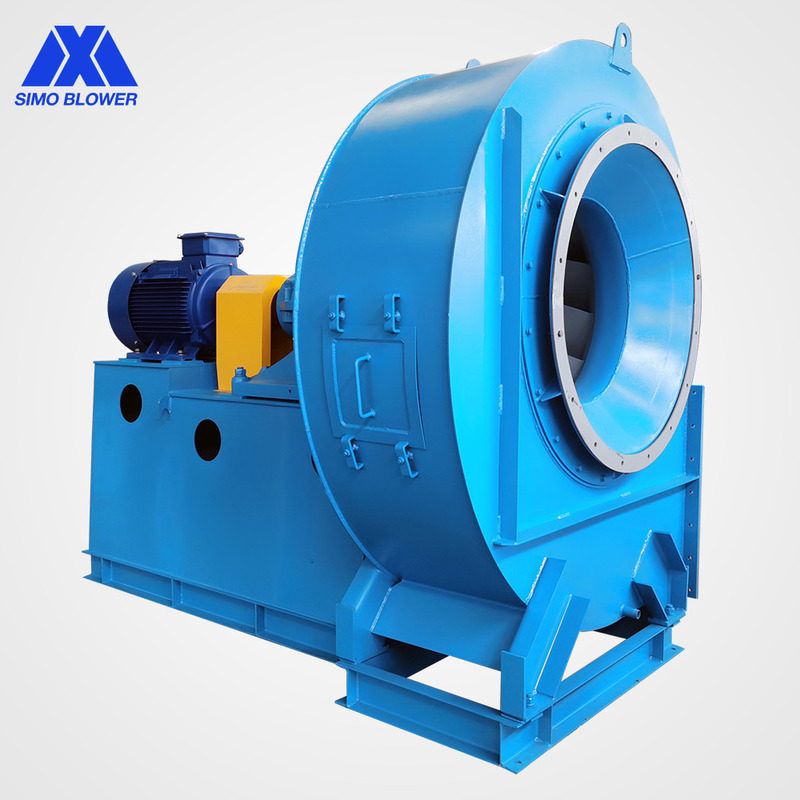

Q345 Fabricante de ventoinhas centrífugas industriais de alta qualidade de aço carbono
Q345 Ventilador industrial de aço carbono
,Ventilador centrífugo de alta eficiência
,Fabricante de ventoinhas centrífugas industriais
Ventilador centrífugo de alta qualidade para remoção de poeira industrial trifásico
Este tipo de ventilador selado a gás seco foi projetado para a indústria química, capaz de transportar eficazmente gases corrosivos nocivos. Construídos com materiais resistentes à corrosão, estes ventiladores garantem uma operação estável em ambientes agressivos, atendendo aos requisitos de segurança e confiabilidade da produção química.
1.É capaz de fornecer uma pressão de saída mais alta, ao mesmo tempo que oferece mais fluxo de gás com menos ruído. Operação estável em temperaturas mais altas do meio.
2.A velocidade do ventilador pode ser definida de forma flexível, combinando diferentes diâmetros de polia para fazer o ventilador funcionar no ponto de maior eficiência e reduzir o desperdício de energia.
3.Guias deslizantes do motor são fornecidas para facilitar a tensão da correia, a fim de reduzir a perda de energia devido à folga da correia.
4.A carcaça do rolamento é reservada para posições de montagem de sensores de temperatura e vibração, para facilitar a instalação do dispositivo de monitoramento da operação do ventilador.
5.Use lubrificante líquido, não é necessário abrir a carcaça do rolamento para substituir e encher o óleo. A carcaça do rolamento é fornecida com uma janela de observação para facilitar a observação da qualidade e do estoque do óleo lubrificante.
6.A carcaça do rolamento usa uma vedação mecânica labiríntica, um design exclusivo à prova de vazamento de óleo no interior, um orifício de ventilação na parte superior e um selante na junta, eliminando completamente a possibilidade de vazamento de óleo na carcaça do rolamento.
7.O impulsor é recozido para eliminar completamente a tensão interna gerada durante a soldagem, garantindo que o impulsor não sofra deformação e rachaduras.
| Série nº | Série 5-12 | Seleção de recursos | |||||
| Normal | Anti-corrosão | Resistente ao desgaste | Alta temperatura | Anti-explosão | Observações | ||
| Desempenho | Diâmetro do impulsor | 400-3300mm | |||||
| Velocidade de rotação | ≤4000rpm | ||||||
| Faixa de pressão | 684-8687Pa | ||||||
| Faixa de vazão | 590.4-700735m³/h | ||||||
| Estrutura | Tipo de lâmina | Para trás, reta, tipo aerofólio | |||||
| Suporte do impulsor | SWSI (Largura Única, Entrada Única), DWDI (Largura Dupla, Entrada Dupla), tipo suspenso | ||||||
| Método de lubrificação | Lubrificação por banho de óleo, lubrificação por graxa, estação de óleo de lubrificação | Pode ser especificado | |||||
| Método de resfriamento | Resfriamento a ar, resfriamento a água, resfriamento a óleo | Pode ser especificado | |||||
| Modo de acionamento | Acionamento direto, acionamento por acoplamento, acionamento por correia | Pode ser especificado | |||||
| Composição do gás | Temperatura do gás | Normal | Pedido do cliente | Pedido do cliente | ≥250ºC | Pedido do cliente | |
| Característica do gás | Gás limpo | Gás corrosivo | Poeira particulada | Gás de alta temperatura | Gás inflamável, gás explosivo | ||
| Configuração do sistema | Marca do motor | Marca famosa chinesa, ABB, Siemens, WEG etc | Pode ser especificado | ||||
| Impulsor | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Camada resistente ao desgaste ou revestimento resistente ao desgaste, remendo de cerâmica | Aço de liga de alta qualidade para alta temperatura | FRP, Liga de alumínio | Pode ser especificado | |
| Cone de entrada de ar | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Pode ser especificado | |
| Carcaça | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Pode ser especificado | |
| Amortecedor de ar | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Pode ser especificado | |
| Eixo principal | Aço carbono de alta resistência, aço estrutural de liga | Pode ser especificado | |||||
| Rolamento | ZWZ, SKF, FAG, NSK | Pode ser especificado | |||||
| Carcaça do rolamento | Ferro fundido | ||||||
| Parafusos de fundação | GB799-1988 | ||||||
| Peças opcionais | Estrutura base do sistema, tela de proteção, silenciador, conexões flexíveis de entrada e saída, flange de contra-ataque de entrada e saída, amortecedor de ar, atuador elétrico, amortecedor, acoplamento de diafragma, acoplamento fluido, capa de chuva do motor, sensor de temperatura, sensor de vibração, partida suave, inversor, motor elétrico especial, instrumento de monitoramento do sistema. | ||||||
-
