Descrição do produto

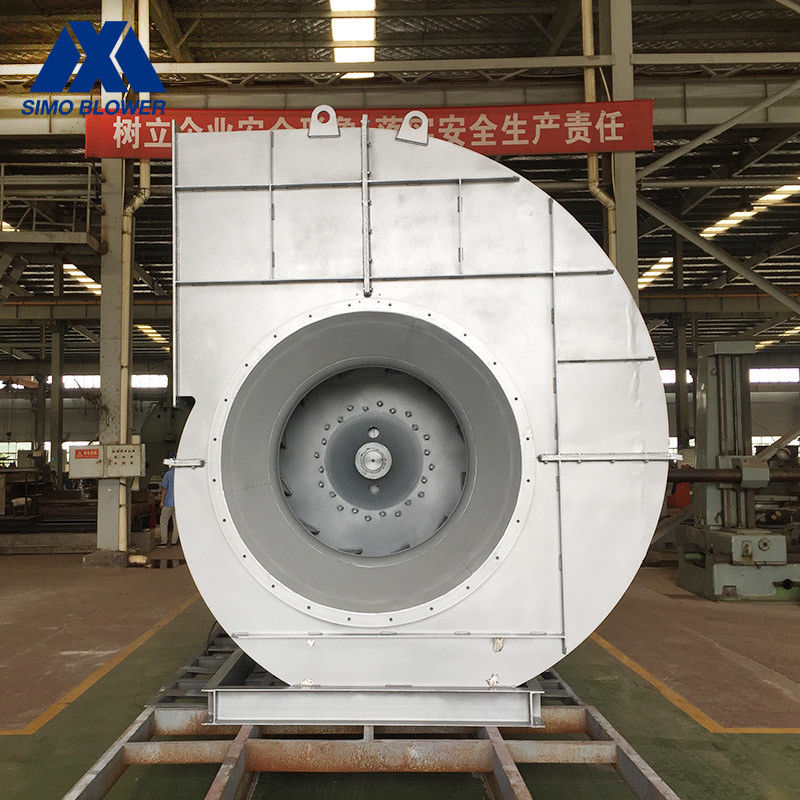

O ventilador de alta pressão da série 9-08 é geralmente usado para forjar fornos e ventilação forçada de alta pressão, e pode ser amplamente utilizado para transportar materiais, transporte de ar e não corrosivos,não auto-ignição, substâncias não viscosas gasosas.
A temperatura do meio geralmente não excede 50 °C (no máximo não mais de 80 °C).
Para o transporte de gases inflamáveis e explosivos, o impulsionador pode ser processado com liga de alumínio para evitar faíscas durante o funcionamento.
O ventilador com motor à prova de explosão, e os seus parâmetros de desempenho são os mesmos dos motores comuns.
O ventilador tem alta eficiência, baixo ruído, curva de desempenho plana e ampla área de alta eficiência.
Características do produto
1.O ventilador pode produzir maior pressão de gás e pode fornecer mais fluxo de gás ao mesmo tempo, baixo ruído.
2No caso da utilização da base comum, a instalação é muito simples e não requer basicamente o apoio de técnicos profissionais.
3O eixo do motor está elásticamente ligado ao eixo de accionamento. Não é necessário apertar a correia ou substituí-la frequentemente, e a carga de trabalho de manutenção é pequena.
4. O sistema de ventilador que funcione a temperatura normal com um diâmetro do impulsor inferior a 1400 mm não requer uma configuração adicional do dispositivo de arrefecimento do rolamento,que reduz a carga de trabalho de investimento e manutenção do utilizador.
5Quando a resistência do fluxo de ar é aumentada, a carga do motor será automaticamente reduzida e o motor não será queimado.
6.O ventilador é feito de aço carbono de alta qualidade e também pode usar aço inoxidável ou outros materiais metálicos de acordo com os requisitos do cliente.
7. O teste de execução e a detecção do valor de vibração após a conclusão da produção, a operação do ventilador é confiável.
Especificações técnicas:
| Série n°. |
Série 9-08 |
Seleção de características |
| Normal |
Anti-corrosivo |
resistente ao desgaste |
Temperatura elevada |
anti-explosão |
Observações |
| Desempenho |
Diâmetro do impulsor |
400-2000 mm |
|
| Velocidade de rotação |
≤ 4000 rpm |
|
| Intervalo de pressão |
3876-10618Pa |
|
| Intervalo de fluxo |
2473-102324 m3/h |
|
| Estrutura |
Tipo de lâmina |
Para a frente |
|
| Suporte do impulsor |
SWSI ((largura única, entrada única), DWDI ((largura dupla, entrada dupla), tipo sobreposto |
|
| Método de lubrificação |
lubrificação de banho de óleo, lubrificação de graxa, lubrificação de estação de óleo |
Pode ser especificado |
| Método de arrefecimento |
Refrigeração por ar, refrigeração por água, refrigeração por óleo |
Pode ser especificado |
| Modo de condução |
Acionamento direto, Acionamento por acoplamento, Acionamento por correia |
Pode ser especificado |
| Composição dos gases |
Temperatura do gás |
Normal |
Solicitação do cliente |
Solicitação do cliente |
≥ 250°C |
Solicitação do cliente |
|
| gás Característica |
Gás limpo |
Gás corrosivo |
Polvo de partículas |
Gás de alta temperatura |
Gás inflamável, gás explosivo |
|
| Configuração do sistema |
Marca do motor |
Marca chinesa famosa, ABB, Siemens, WEG etc. |
Pode ser especificado |
| Impeller |
Aço carbono de alta qualidade |
FRP, aço inoxidável, revestimento de borracha |
Capa resistente ao desgaste ou revestimento resistente ao desgaste, patch cerâmico |
Aço ligado de alta qualidade |
FRP, liga de alumínio |
Pode ser especificado |
| Cone de entrada de ar |
Aço carbono de alta qualidade |
FRP, aço inoxidável, revestimento de borracha |
Aço carbono de alta qualidade |
Aço carbono de alta qualidade |
Aço carbono de alta qualidade |
Pode ser especificado |
| Cássaro |
Aço carbono de alta qualidade |
FRP, aço inoxidável, revestimento de borracha |
Aço carbono de alta qualidade |
Aço carbono de alta qualidade |
Aço carbono de alta qualidade |
Pode ser especificado |
| Amortecedor de ar |
Aço carbono de alta qualidade |
FRP, aço inoxidável, revestimento de borracha |
Aço carbono de alta qualidade |
Aço carbono de alta qualidade |
Aço carbono de alta qualidade |
Pode ser especificado |
| Eje principal |
Aço carbono de alta resistência, aço estrutural ligado |
Pode ser especificado |
| Rolamentos |
ZWZ, SKF, FAG, NSK |
Pode ser especificado |
| Casas de rolamentos |
Ferro fundido |
|
| Parafusos de fundação |
GB799-1988 |
|
| Partes de opção |
Quadro de base do sistema, proteção, silenciador, conexões flexíveis de entrada e saída, contra-flanca de entrada e saída, amortecedor de ar, atuador elétrico, amortecedor de choque, acoplamento do diafragma,Acoplamento de fluidoMotor de chuva, sensor de temperatura, sensor de vibração, arranque suave, inversor, motor elétrico especial, instrumento de monitorização do sistema. |
Aplicação:
