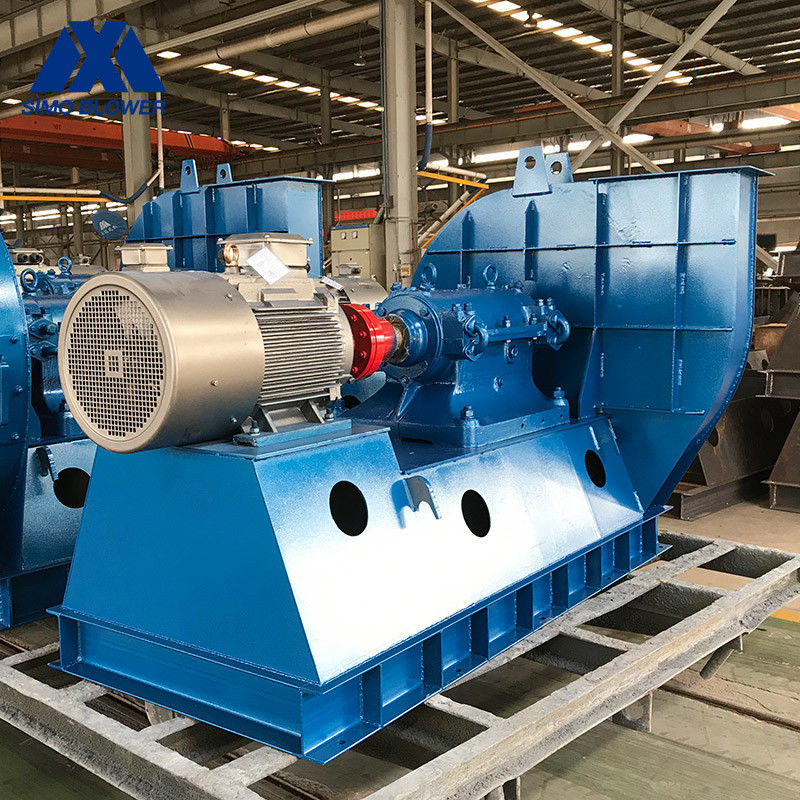

Ventilador centrífugo de entrada única de alta pressão
ventilador de ar industrial de alta pressão
,fã centrífugo de aço inoxidável
,Fã centrífugo de alta pressão da única entrada
Distribuição de material de partículas acoplamento de alta pressão ventilador centrífugo de sopro acionado
Largura única, entrada única, ventilador centrífugo de alta pressão, entrega de material de partículas
Introdução
O ventilador centrífugo de pressão média da série 7-08 é a mais recente série de ventiladores centrífugos industriais de alta eficiência desenvolvida pela nossa empresa.
Distribuição de material de partículas acoplamento de alta pressão ventilador centrífugo de sopro acionadoPertence à série de fluxo pequeno e média pressão.
Distribuição de material de partículas acoplamento de alta pressão ventilador centrífugo de sopro acionadotem um desempenho estável e elevado e é amplamente utilizado na remoção de poeira ambiental, transporte de materiais e equipamento de correspondência em campos industriais.
Dados técnicos
|
Parâmetros do produto
|
|||
|
Aplicação de ventilador centrífugo
|
Temperatura | Ar de temperatura normal, ar quente | |
| Composição do ar | Ar limpo, ar empoeirado, gases corrosivos, gases combustíveis, materiais em pó, materiais de partículas leves | ||
|
Ventilador centrífugoDesempenho
|
Diâmetro do impulsor |
400-3500 |
mm |
| Velocidade do eixo principal |
≤ 3000 |
RPM | |
| Intervalo de pressão |
3215-27349 |
Pai! | |
| Intervalo de fluxo |
1049-330301 |
m3/h | |
|
Ventilador centrífugoEstrutura
|
A lâmina |
Para trás. |
|
| Suporte do impulsor | SWSI (Single Width, Single Inlet), Impeller sobrecarregado. | ||
| Sistema de tração |
Acoplamento |
Pode atribuir | |
| Lubrificação | Lubrificação com banho de óleo | ||
| Refrigerador de rolamentos | Refrigeração por ar, refrigeração por água, refrigeração por óleo | ||
|
Ventilador centrífugoSistema
Configuração |
Motor | ABB, SIEMENS, WEG, TECO, SIMO, marca chinesa... |
Pode atribuir |
| Impeller | Q235, Q345, SS304, SS316, HG785, DB685... | ||
|
Casca, cone de entrada de ar, Amortizador de entrada de ar |
Q235, Q345, SS304, SS316, HG785, DB685... | ||
| Eje principal | 45# aço (aço estrutural de carbono de alta resistência), 42CrMo, aço inoxidável... | ||
| Rolamentos | FAG, SKF, NSK, ZWZ... | ||
|
Ventilador centrífugoOpcional
Componentes |
Quadro de base do sistema, proteção, silenciador, compensador de tubulação de entrada e saída, Flange de entrada e saída, amortecedor, atuador elétrico, isolador de choque, acoplamento de diafragma, acoplamento de fluido, motor de cobertura de chuva, sensor de temperatura, sensor de vibração, arranque macio, inversor,Motor elétrico especialSistema de monitorização Instrumento, sistema de lubrificação, tanque de lubrificação, etc. |
||
Vantagens e características
1Esta série de ventiladores centrífugos é um novo tipo de ventilador industrial de alta eficiência no campo do pequeno fluxo e pressão média.
2A placa frontal do colector de corrente e do impulsionador é processada por um processo de fiação avançado e assegura a precisão.
3Os ventiladores de tipo V-belt drive e de tipo coupling drive estão equipados com uma caixa de rolamento integrada, que tem boa lubrificação, funcionamento estável e longa vida útil do rolamento.
4Equipado com uma poleia de manga cônica, fácil de montar e desmontar.
5O colector actual está equipado com uma flange de montagem para facilitar a utilização do gasoduto pelo cliente.
-
-
