| Lugar de origem: | Henan China |
|---|---|
| Marca: | SIMO |
| Certificação: | CE, ISO9001:2008,TUV |
| Número do modelo: | Ventilador 9-11 de SIMO |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | 300-5000 USD |
| Detalhes da embalagem: | Exporte a embalagem de madeira do caso, embalagem de aço da pálete |
| Tempo de entrega: | 15-35 dias |
| Termos de pagamento: | T/T, L/C, termo do pagamento é negociável |
| Habilidade da fonte: | 500 grupos pelo mês |
| Tipo: | Fã centrífugo | Material: | Aço do aço carbono/liga/de aço inoxidável |
|---|---|---|---|
| Serviço pós-venda proporcionado: | A instalação do campo, comissão e treinando | Tipo do rolamento: | Rolamento do rolamento |
| Meio: | Ar puro/ar empoeirado | Tipo do sistema: | Única entrada, tipo da saliência |
| Realçar: | fã de alta temperatura do ventilador,ventilador de ar de alta temperatura |
||

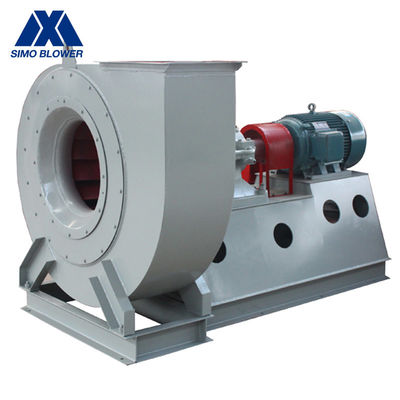

Fã centrífugo de alta temperatura industrial do ventilador do esboço forçado caldeira SA
Introdução
O fã centrífugo da série 9-11 tem um grande caudal e uma pressão moderado.
Este fã centrífugo é projetado com a finalidade de usar a caldeira industrial para trabalhar na área de grande eficacia e para conseguir o alvo de poupança de energia.
O fã centrífugo é apropriado para equipado com o preaquecedor (calefator) e o dispositivo da remoção do fumo e de poeira.
É um produto de poupança de energia de grande eficacia comummente projetado pela indústria nacional do fã e organizado pela indústria de energias eólicas nacional e pelo ministério da indústria da maquinaria.
Tem as características da eficiência elevada, da curva de desempenho de baixo nível de ruído, lisa e da área eficiente larga.
Caldeiras industriais de 5 ~ 35 toneladas/hora podem ser usadas, aquelas com condições similares da entrada e o desempenho apropriado podem ser usados, mas a temperatura máxima não deve mais than250°C.
Antes do fã de esboço induzido, o dispositivo da remoção de poeira com uma eficiência da remoção de poeira do nenhum menos de 85% deve ser instalado para reduzir o índice de poeira do fumo que entra no fã.
O fã centrífugo de alta temperatura industrial do ventilador do esboço forçado caldeira SA não pode somente reduzir a poluição do fumo no ambiente, mas igualmente reduz o desgaste do fumo no fã, que é conducente a prolongar a vida do fã.
Dados técnicos
|
PARÂMETROS DO PRODUTO
|
|||
|
Aplicação centrífuga do fã
|
Temperatura | Ar normal da temperatura, ar quente | |
| Composição do ar | Ar puro, ar empoeirado, gás corrosivo, gás combustível, materiais do pó, materiais claros da partícula | ||
|
Desempenho centrífugo do fã
|
Diâmetro do impulsor | 400~3000 | milímetro |
| Velocidade do mainshaft |
≤4000 |
RPM | |
| Amplitude da pressão |
3648~8683 |
Pa | |
| Escala do fluxo |
2743~334898 |
m3/h | |
|
Estrutura centrífuga do fã
|
Lâmina | Dianteiro | |
| Apoio do impulsor | SWSI (única largura, única entrada), impulsor pendido sobre. | ||
| Drivetrain | Acoplamento | Pode atribuir | |
| Lubrificação | Lubrificação de banho do óleo | ||
| Carregando refrigerar | Refrigerar de ar, refrigerar de água, refrigerar de óleo | ||
|
Sistema de fã centrífugo
Configuração |
Motor | ABB, SIEMENS, WEG, TECO, SIMO, tipo chinês… |
Pode atribuir |
| Impulsor | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Embalagem, cone da entrada de ar, Amortecedor da entrada de ar |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Eixo principal | aço 45# (aço estrutural) do carbono de grande resistência, 42CrMo, de aço inoxidável… | ||
| Carregamento | FAG, SKF, NSK, ZWZ… | ||
|
Fã centrífugo opcional
Componentes |
Quadro baixo do sistema, seleção protetora, de encanamento do silenciador, da entrada & da tomada compensador, Flange da entrada & da tomada, amortecedor, atuador bonde, isolador de choque, acoplamento do diafragma, acoplamento fluido, de chuva do motor tampa, sensor de temperatura, sensor de vibração, acionador de partida macio, inversor, sistema do instrumento da monitoração elétrica especial do motor, de sistema, da lubrificação, tanque aéreo etc. do lubrificante |
||
Vantagens e características
o fã 1.The centrífugo pode output uma pressão de gás mais alta, e pode fornecer mais fluxo do gás ao mesmo tempo, de baixo nível de ruído.
2. No caso de usar a base comum, a instalação é muito simples e basicamente não exige o apoio de técnicos profissionais.
3. O eixo do motor é conectado elasticamente com o eixo da movimentação. Não é necessário apertar a correia ou substituir frequentemente a correia, e a carga de trabalho da manutenção é pequena.
4. O sistema de fã centrífugo que corre na temperatura normal com um diâmetro do impulsor de menos de 1400 milímetros não exige a configuração adicional do dispositivo refrigerando do rolamento, que reduz a carga de trabalho do investimento e da manutenção do usuário.
5. Quando a resistência do fluxo de ar é aumentada, a carga de motor estará reduzida automaticamente e o motor não será queimado.
o fã 6.The centrífugo é feito do aço carbono de alta qualidade, e pode igualmente usar materiais de aço inoxidável ou outros do metal de acordo com exigências de cliente.
7. A detecção running do valor do teste e da vibração depois que a produção é terminada, a operação do fã é segura.
