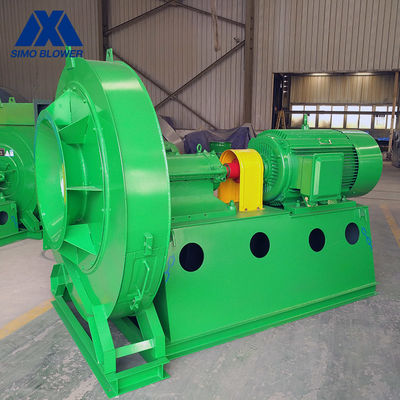

O centrifugador resistente verde ventila o aço estrutural do carbono de grande resistência
fã industrial do ventilador
,fã do centrifugador da largura da única entrada único
Fã centrífugo resistente da dessulfuração industrial do gás Waste da caldeira
Introdução
Exigências médias para fãs de 6-08 séries: O meio a ser transportado deve ser não corrosivo, não-inflamável, explosivo, e livra de substâncias viscosos. A poeira e as partículas duras contidas no meio devem ser não mais do que 150mg/m3.
Temperatura média: A temperatura média de fãs padrão não é mais do °C 80, o tipo de condução fã da V-correia pode transportar meios abaixo
°C 150 por muito tempo em que se adiciona à roda dedissipação.
O fã centrífugo resistente da dessulfuração industrial do gás Waste da caldeira é amplamente utilizado na remoção de poeira ambiental, no transporte material, e no equipamento industrial.
Dados técnicos
|
PARÂMETROS DO PRODUTO
|
|||
|
Fã centrífugo
Aplicação
|
Temperatura | Ar normal da temperatura, ar quente | |
| Composição do ar | Ar puro, ar empoeirado, gás corrosivo, gás combustível, materiais do pó, materiais claros da partícula | ||
|
Fã centrífugo
Desempenho
|
Diâmetro do impulsor | 400~2800 | milímetro |
| Velocidade do mainshaft |
≤3000 |
RPM | |
| Amplitude da pressão | 2284~14122 | Pa | |
| Escala do fluxo | 1381~261494 | m3/h | |
|
Fã centrífugo
Estrutura
|
Lâmina | Para trás | |
| Apoio do impulsor | SWSI (única largura, única entrada), impulsor pendido sobre. | ||
| Drivetrain | Acoplamento | Pode atribuir | |
| Lubrificação | Lubrificação de banho do óleo | ||
| Carregando refrigerar | Refrigerar de ar, refrigerar de água, refrigerar de óleo | ||
|
Fã centrífugo
Sistema
configuração |
Motor | ABB, SIEMENS, WEG, TECO, SIMO, tipo chinês… |
Pode atribuir |
| Impulsor | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Embalagem, cone da entrada de ar, Amortecedor da entrada de ar |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Eixo principal | aço 45# (aço estrutural) do carbono de grande resistência, 42CrMo, de aço inoxidável… | ||
| Carregamento | FAG, SKF, NSK, ZWZ… | ||
|
Fã centrífugo
Opcional
componentes |
Quadro baixo do sistema, seleção protetora, de encanamento do silenciador, da entrada & da tomada compensador, Flange da entrada & da tomada, amortecedor, atuador bonde, isolador de choque, acoplamento do diafragma, acoplamento fluido, de chuva do motor tampa, sensor de temperatura, sensor de vibração, acionador de partida macio, inversor, sistema do instrumento da monitoração elétrica especial do motor, de sistema, da lubrificação, tanque aéreo etc. do lubrificante. |
||
Vantagens e características
1. Esta série de fãs é um novo tipo de fã industrial da eficiência elevada no campo da pressão pequena do fluxo e do meio.
2. O coletor atual e a placa dianteira do impulsor são processados por processo de gerencio avançado, e a precisão é garantida.
3. a V-correia e o fã do drivetrain do acoplamento são equipados com o alojamento de rolamento integral, boa lubrificação, operação estável, vida longa do rolamento.
4. Equipado com a luva afilada encaixou a polia, fácil desmontar.
5. O coletor é equipado com uma flange de montagem para facilitar o cliente para usar o encanamento.
-
