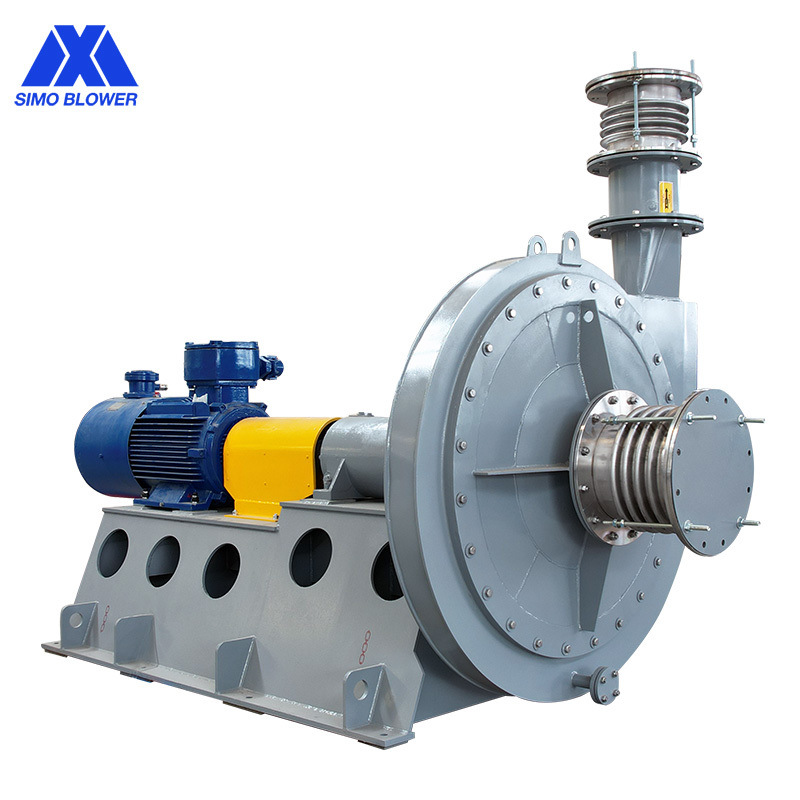

Protecção industrial de vazamento zero Ventilador centrífugo industrial para ambientes perigosos
Ventilador centrífugo industrial ambientes perigosos
,Ventilador centrífugo industrial com vazamento zero
,Ventilador centrífugo personalizado de qualidade industrial
Proteção de grau industrial, ventilador centrífugo industrial de vazamento zero para ambientes perigosos
A SIMO Blower está profundamente envolvida na indústria química há muitos anos e projetou muitos modelos novos para uso, que receberam amplo reconhecimento de clientes em todo o mundo.
Principalmente para atender aos requisitos de emissão de poeira do equipamento de purificação de gases de exaustão de forno de arco elétrico, melhorar o ambiente da oficina, para garantir que a concentração de poeira na área de trabalho do forno elétrico atenda aos "padrões sanitários para empresas industriais" e também possa ser usado em várias ocasiões com os mesmos requisitos funcionais.
O ventilador centrífugo da série 5-12 é uma versão aprimorada do ventilador centrífugo de média pressão da série 5-11.
Ele tem um fluxo de saída maior do que a série 5-11. Também é usado para transportar uma variedade de gases comuns e materiais duros no campo industrial, o objeto de aplicação é exatamente o mesmo que o ventilador da série 5-11.
Principalmente sistema de leito fluidizado circulante, exaustão de fumaça, secagem de materiais, coletor de poeira industrial / sistema de filtragem, dessulfurização de gases de combustão, desnitrificação de gases de combustão, ar induzido de caldeira industrial, linha de produção de cimento, dispositivo de recuperação de calor residual industrial, sinterização de pó mineral (máquina de sinterização), produção de coque (forno de coque), etc., é especialmente adequado para várias condições adversas, como alta temperatura, desgaste e corrosão.
Características do produto:
1. É capaz de emitir uma pressão de saída mais alta, fornecendo mais fluxo de gás com menos ruído. Operação estável em temperaturas mais altas da mídia.
2. A velocidade do ventilador pode ser definida de forma flexível, combinando diferentes diâmetros de polia para fazer o ventilador funcionar no ponto de maior eficiência e reduzir o desperdício de energia.
3. Guias deslizantes do motor são fornecidas para facilitar a tensão da correia, a fim de reduzir a perda de energia devido à folga da correia.
4. A carcaça do rolamento é reservada para posições de montagem do sensor de temperatura e vibração, para facilitar a instalação do dispositivo de monitoramento da operação do ventilador.
5. Use lubrificante líquido, não é necessário abrir a carcaça do rolamento para substituir e encher o óleo. A carcaça do rolamento é fornecida com uma janela de observação para facilitar a observação da qualidade e do estoque do óleo lubrificante.
6. A carcaça do rolamento usa uma vedação mecânica de labirinto, um design exclusivo à prova de vazamento de óleo interno, um orifício de ventilação na parte superior e um selante na junta, eliminando completamente a possibilidade de vazamento de óleo na carcaça do rolamento.
7. O impulsor é recozido para eliminar completamente a tensão interna gerada durante a soldagem, garantindo que o impulsor não sofra deformação e rachaduras.
8. O impulsor é submetido a um alto padrão de correção de balanceamento dinâmico para garantir a operação estável do ventilador.
9. Após a conclusão da produção,todos os produtos são testados quanto aos valores de funcionamento e vibração para uma operação confiável.
| Série nº | 5-12série | Seleção de recursos | |||||
| Normal | anticorrosão | resistente ao desgaste | Alta temperatura | anti-explosão | Observações | ||
| Desempenho | Diâmetro do impulsor | 400-3300mm | |||||
| Velocidade de rotação | ≤4000rpm | ||||||
| Faixa de pressão | 684-8687Pa | ||||||
| Faixa de fluxo | 590-700735m3/h | ||||||
| Estrutura | Tipo de lâmina | Para trás, reta, tipo aerofólio | |||||
| Suporte do impulsor | SWSI (Largura Única, Entrada Única), DWDI (Largura Dupla, Entrada Dupla), tipo suspenso | ||||||
| Método de lubrificação | Lubrificação por banho de óleo, lubrificação por graxa, estação de óleo de lubrificação | Pode ser especificado | |||||
| Método de resfriamento | Resfriamento a ar, resfriamento a água, resfriamento a óleo | Pode ser especificado | |||||
| Modo de acionamento | Acionamento direto, acionamento por acoplamento, acionamento por correia | Pode ser especificado | |||||
| Composição do gás | Temperatura do gás | Normal | Solicitação do cliente | Solicitação do cliente | ≥250ºC | Solicitação do cliente | |
| gás característica | Gás limpo | Gás corrosivo | Poeira particulada | Gás de alta temperatura | Gás inflamável, gás explosivo | ||
| Configuração do sistema | Marca do motor | Marca famosa chinesa, ABB, Siemens, WEG etc | Pode ser especificado | ||||
| Impulsor | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Camada resistente ao desgaste ou revestimento resistente ao desgaste, remendo cerâmico | Aço de liga de alta qualidade para alta temperatura | FRP, Liga de alumínio | Pode ser especificado | |
| Cone de entrada de ar | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Pode ser especificado | |
| Carcaça | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Pode ser especificado | |
| Amortecedor de ar | Aço carbono de alta qualidade | FRP, Aço inoxidável, Revestimento de borracha | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Aço carbono de alta qualidade | Pode ser especificado | |
| Eixo principal | Aço carbono de alta resistência, aço estrutural de liga | Pode ser especificado | |||||
| Rolamento | ZWZ, SKF, FAG, NSK | Pode ser especificado | |||||
| Carcaça do rolamento | Ferro fundido | ||||||
| Parafusos de fundação | GB799-1988 | ||||||
| Peças opcionais | Estrutura base do sistema, tela de proteção, silenciador, conexões flexíveis de entrada e saída, flange de contra-ataque de entrada e saída, amortecedor de ar, atuador elétrico, amortecedor, acoplamento de diafragma, acoplamento fluido, capa de chuva do motor, sensor de temperatura, sensor de vibração, partida suave, inversor, motor elétrico especial, instrumento de monitoramento do sistema. | ||||||
A SIMO tem apoiado proprietários em muitos projetos no exterior, contribuindo para o seu sucesso.
-
