Ventilador Coletor de Pó - Soprador Centrífugo Industrial de Média Pressão 7-08

Ventilador Coletor de Pó - Soprador Centrífugo Industrial de Média Pressão 7-08
Nome da Marca
SIMO
Modelo do produto
Ventilador 7-08 de SIMO
certificado
CE, ISO9001:2008,TUV
País de origem
Henan China
Quantidade mínima
1 grupo
Preço unitário
Negociável
Método de pagamento
T/T, L/C, prazo de pagamento é negociável
Capacidade de fornecimento
500 grupos pelo mês
Detalhes do produto
Destacar:

fã do coletor de poeira 3000rpm

,

fã do coletor de poeira 1049m3/h

,

ventilador da sução da poeira 3000rpm

Material: Aço Carbono/Liga de Aço/Aço Inoxidável
Impeller Support: SWSI (largura única, entrada única), impulsor suspenso
Power Source: Motor CA trifásico
Bearing: SKF/FAG/Por sua demanda
Lubrication: Lubrificação por banho de óleo
Delivery Time: 30 dias
Descrição do produto
Especificações e características pormenorizadas

Ventilador Coletor de Pó — Ventilador Centrífugo de Pressão Média SIMO Blower 7-08

A série SIMO Blower 7-08 é a última geração de ventilador centrífugo industrial de alta eficiência desenvolvido por nossa fábrica para coleta de pó, transporte de materiais e acoplamento de equipamentos. Pertence à faixa de fluxo pequeno e pressão média, atingindo uma eficiência máxima de 85,4%. Os diâmetros do impulsor variam de 400 mm a 3.500 mm, cobrindo de 1.049 a 330.301 m³/h com pressões totais de 3.215 a 27.349 Pa e velocidades do eixo principal de até 3.000 rpm. O impulsor inclinado para trás, o coletor de corrente giratório, a caixa de mancal integral em banho de óleo e a polia de manga cônica autoblocante tornam este ventilador uma escolha de baixa manutenção para serviço contínuo em sistemas de extração de pó e ventilação.

Especificações principais em resumo

Tipo de produto Ventilador centrífugo industrial de pressão média / ventilador coletor de pó
Série do modelo SIMO Blower 7-08 (série 7-08)
Classe de desempenho Fluxo pequeno, pressão média; eficiência máxima 85,4%
Diâmetro do impulsor 400 – 3.500 mm
Faixa de fluxo 1.049 – 330.301 m³/h
Faixa de pressão 3.215 – 27.349 Pa
Velocidade do eixo principal até 3.000 rpm
Tipo de pá Inclinado para trás
Suporte do impulsor SWSI — largura única, entrada única, impulsor em balanço
Opções de acionamento Acionamento direto, acionamento por acoplamento, acionamento por correia em V
Lubrificação Lubrificação em banho de óleo (caixa de mancal integral)
Resfriamento do mancal Resfriamento a ar, resfriamento a água ou resfriamento a óleo
Marca / Origem SIMO / Henan, China
Certificação CE, ISO 9001:2008, TUV, BV
Pedido mínimo 1 conjunto
Prazo de entrega 15 – 35 dias

Onde este ventilador coletor de pó é usado

O ventilador 7-08 é amplamente aplicado à remoção de poeira ambiental, transporte de materiais e acoplamento de equipamentos em plantas industriais, e à ventilação geral onde um soprador compacto e de alta eficiência é necessário.

Extração de pó e exaustão de fumaça — conectado a filtros de saco, coletores de cartucho e dutos em oficinas, armazéns e departamentos de produção para manter o ambiente de trabalho limpo e proteger a saúde dos funcionários.

Ventilação de fábrica, armazém e edifícios — troca de ar contínua e secagem de ar para que máquinas e produtos armazenados mantenham sua qualidade original; as mesmas unidades também lidam com ventilação, exaustão de pó e resfriamento em fábricas, minas, túneis, torres de resfriamento, veículos, navios e edifícios.

Ventilação de minas e túneis — fornecimento de ar fresco e descarga de ar sujo para manter a circulação de ar e a visibilidade, incluindo a função de ventilador principal em minas de carvão onde a confiabilidade é um requisito de segurança.

Torres de resfriamento — grande fluxo de ar através do enchimento da torre para garantir a operação normal e melhorar o efeito de resfriamento.

Caldeiras e fornos industriais — ventilação e serviço de tiragem induzida, fornecendo ar enriquecido com oxigênio para estabilizar a combustão e reduzir o consumo de combustível.

Transporte de materiais e acoplamento de equipamentos — transporte de materiais em pó, granulados e de partículas leves, e fornecimento de ar integrado em equipamentos OEM e sistemas coletores de pó.

Recursos de design e construção

Impulsor inclinado para trás — funciona sem atrito, mantém o ruído baixo e resiste ao acúmulo de poeira, tornando a limpeza e a manutenção simples.

Coletor de corrente giratório e placa frontal do impulsor — formado por um processo avançado de centrifugação que garante a circularidade e a folga de funcionamento, uma das razões pelas quais a eficiência atinge 85,4%.

Dissipação de calor da tampa do impulsor e da carcaça do mancal — a tampa do impulsor e a carcaça do mancal são moldadas para dissipação de calor eficaz, de modo que a temperatura do mancal permaneça estável sob gás quente ou operação contínua em alta velocidade.

Caixa de mancal integral — fornecida em versões acionadas por correia em V e por acoplamento, com lubrificação em banho de óleo para operação estável e longa vida útil do mancal; resfriamento a ar, água ou óleo é selecionado de acordo com a temperatura do gás.

Polia embutida com manga cônica — as versões com correia em V usam uma polia com trava cônica que é rápida de montar e desmontar no local.

Flange de montagem no coletor de corrente — permite que o cliente conecte dutos ou tubulações diretamente à entrada.

Acabamento resistente à corrosão — a carcaça e o impulsor usam chapa de aço de alta qualidade com tratamento de superfície pulverizado, proporcionando forte resistência à oxidação e longa vida útil; aço inoxidável e graus resistentes ao desgaste estão disponíveis para poeira corrosiva ou abrasiva.

Formação em peça única — chapa de bitola pesada ou inoxidável formada em uma única operação, o que mantém a estrutura rígida sob operação contínua.

Condições de operação

Condição Faixa
Temperatura do gás Ar normal, ar quente
Composição do ar Ar limpo, ar empoeirado, gás corrosivo, gás combustível, materiais em pó, materiais de partículas leves

Parâmetros de desempenho

Parâmetro Valor Unidade
Diâmetro do impulsor 400 ∼ 3500 mm
Velocidade do eixo principal ≤3000 rpm
Faixa de pressão 3215 ∼ 27349 Pa
Faixa de fluxo 1049 ∼ 330301 m³/h

Estrutura, materiais e configuração do sistema

Grupo Item Especificação / opções
Estrutura Pá Inclinado para trás
Suporte do impulsor SWSI (largura única, entrada única), impulsor em balanço
Trem de força Acionamento direto, acionamento por acoplamento, acionamento por correia em V — atribuível
Lubrificação Lubrificação em banho de óleo
Resfriamento do mancal Resfriamento a ar, resfriamento a água, resfriamento a óleo
Materiais Impulsor Q235, Q345, SS304, SS316, HG785, DB685 e similares
Carcaça, cone de entrada de ar, amortecedor de entrada de ar Q235, Q345, SS304, SS316, HG785, DB685 e similares
Eixo principal Aço 45# (aço estrutural de carbono de alta resistência), 42CrMo, aço inoxidável
Mancal FAG, SKF, NSK, ZWZ e outras marcas mediante solicitação
Motor ABB, WEG, TECO, SIMO ou marca chinesa — atribuível
Tratamento de superfície Acabamento anticorrosivo pulverizado; opção inoxidável ou resistente ao desgaste para serviço corrosivo e abrasivo

Componentes opcionais

Para fornecer um pacote completo de ventilador ou um skid de coleta de pó turnkey, o seguinte pode ser adicionado ao ventilador padrão: estrutura de base do sistema, tela de proteção, silenciador, compensador de tubulação de entrada e saída, flange de entrada e saída, amortecedor, atuador elétrico, isolador de choque, acoplamento de diafragma, acoplamento hidráulico, capa de chuva do motor, sensor de temperatura, sensor de vibração, soft starter, inversor, motor elétrico especial, instrumento de monitoramento do sistema, sistema de lubrificação e tanque de lubrificação superior.

Como selecionar o ventilador coletor de pó correto

Para dimensionar corretamente um ventilador 7-08, precisamos de quatro valores de serviço: fluxo de ar necessário (m³/h), pressão total ou pressão estática (Pa), temperatura do gás de entrada e tensão e frequência locais. A altitude de instalação também é necessária porque altera a potência do motor disponível e a densidade do gás usada na seleção.

Se o meio transportado contiver gás inflamável ou explosivo, ou carregar uma carga pesada de poeira, informe nossos engenheiros na fase de projeto — o material da pá, a folga, a proteção contra desgaste e o arranjo de acionamento são então revisados para esse serviço. Revestimentos especiais, construção em aço inoxidável, impulsores resistentes a faíscas e instrumentos de monitoramento podem ser especificados antes da liberação do pedido.

Pedido, embalagem e entrega

Quantidade Mínima de Pedido 1 conjunto
Preço Negociável, com base no modelo, marca do motor e opções de material
Termos de pagamento T/T, L/C, prazo de pagamento é negociável
Capacidade de fornecimento 500 conjuntos por mês
Tempo de entrega 15 – 35 dias (cerca de 30 dias para unidades configuradas)
Embalagem Embalagem em caixa de madeira para exportação, embalagem em palete de aço
Garantia 12 meses de serviço de reparo mais acompanhamento vitalício

Perguntas frequentes

P: Quais parâmetros você precisa para projetar ou selecionar este ventilador?

R: Fluxo de ar, pressão total ou pressão estática, temperatura de entrada, tensão e frequência locais e altitude de instalação. Se o meio contiver gás inflamável ou explosivo, ou carregar uma grande carga de poeira, informe o projetista também.

P: Qual é a eficiência do ventilador da série 7-08?

R: A eficiência máxima é de 85,4%, que é a mais alta em sua classe de fluxo pequeno / pressão média e é alcançada através do coletor de corrente giratório e do impulsor de precisão.

P: Quais tipos de acionamento estão disponíveis?

R: Acionamento direto, acionamento por acoplamento e acionamento por correia em V. As versões com correia em V usam uma polia embutida com manga cônica para montagem e desmontagem rápidas, e as versões com correia em V e acoplamento são equipadas com uma caixa de mancal integral.

P: O ventilador pode lidar com gás quente, gás corrosivo ou poeira pesada?

R: Sim, com a seleção correta. O resfriamento do mancal a ar, água ou óleo é escolhido de acordo com a temperatura do gás, e os impulsores, bem como as carcaças, podem ser fornecidos em Q345, SS304, SS316, HG785 ou DB685 quando aplicáveis condições corrosivas ou abrasivas.

P: E quanto ao serviço pré-venda e pós-venda?

R: Antes da cooperação, nossa equipe técnica prepara a seleção e a solução técnica de acordo com sua condição de trabalho para garantir uma operação eficiente. Após as vendas, fornecemos 12 meses de serviço de reparo e acompanhamento vitalício, e nossos engenheiros estão disponíveis para ir ao exterior para trabalhos de reparo.

P: Sua empresa possui qualificações?

R: A SIMO Blower obteve as certificações ISO 9001:2008, CE e BV.

P: Qual é o MOQ e o tempo de entrega?

R: O MOQ é de 1 conjunto, o preço é negociável e a entrega é de 15 a 35 dias — normalmente cerca de 30 dias para uma unidade configurada com motor e material especificados.

P: O ventilador pode ser fornecido como um pacote completo para uma máquina OEM ou coletor de pó?

R: Sim. Estrutura de base, silenciador, compensador, amortecedores, atuador, acoplamento flexível, soft starter, inversor, sensores e instrumentos de monitoramento podem ser incluídos, para que a unidade chegue pronta para ser instalada em seu equipamento.

Solicite uma cotação para o ventilador coletor de pó 7-08

Envie seu ponto de serviço — fluxo de ar, pressão total, temperatura do gás, carga de poeira e tensão de alimentação — e nossa equipe de engenharia retornará a seleção do modelo, a potência do motor e o cronograma de entrega, geralmente dentro de um dia útil.

Cor OEM, placa de identificação, tensão especial, construção em aço inoxidável e pacotes de monitoramento estão disponíveis mediante solicitação.

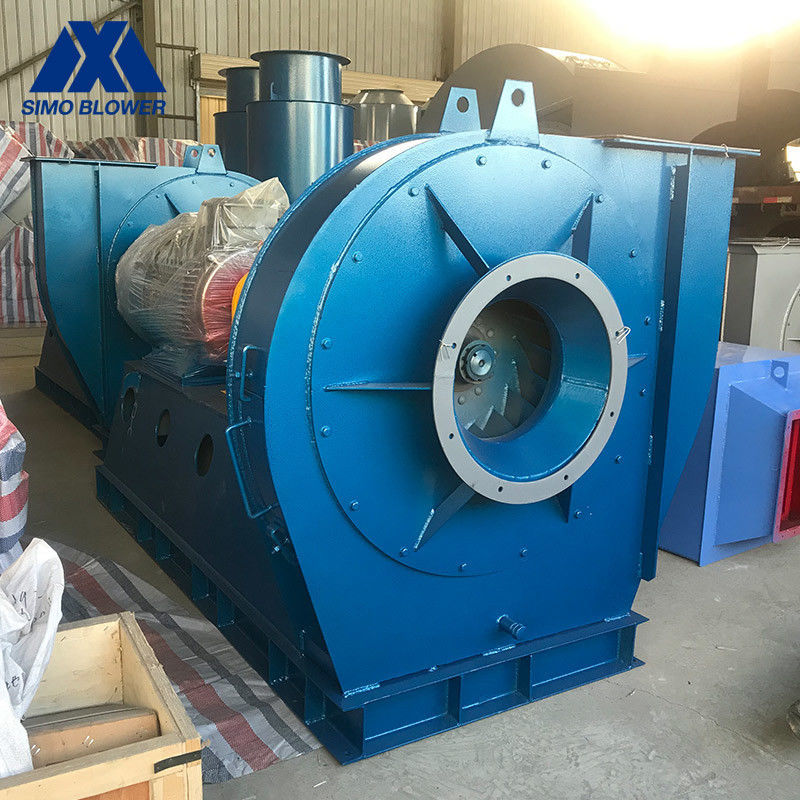

SIMO Blower 7-08 dust collector fan, medium pressure centrifugal blower with integral bearing box
